Виды металлических беседок
По конструкции
- Открытые — несущий каркас, кровля и декоративные ограждения. Подходят для тёплого сезона.
- Полузакрытые — часть сторон закрыта панелями или стеклом.
- Закрытые — есть стены, окна и двери. Для круглогодичного использования нужны отдельные решения по утеплению, отоплению, вентиляции и защите от конденсата
По форме и назначению
По форме беседки бывают круглыми, квадратными, прямоугольными и многоугольными.
По назначению — садовые беседки, павильоны для мероприятий, остеклённые комнаты отдыха, оранжереи и зимние сады. Оранжереи и зимние сады требуют не только выразительной архитектуры, но и условий, подходящих для растений.

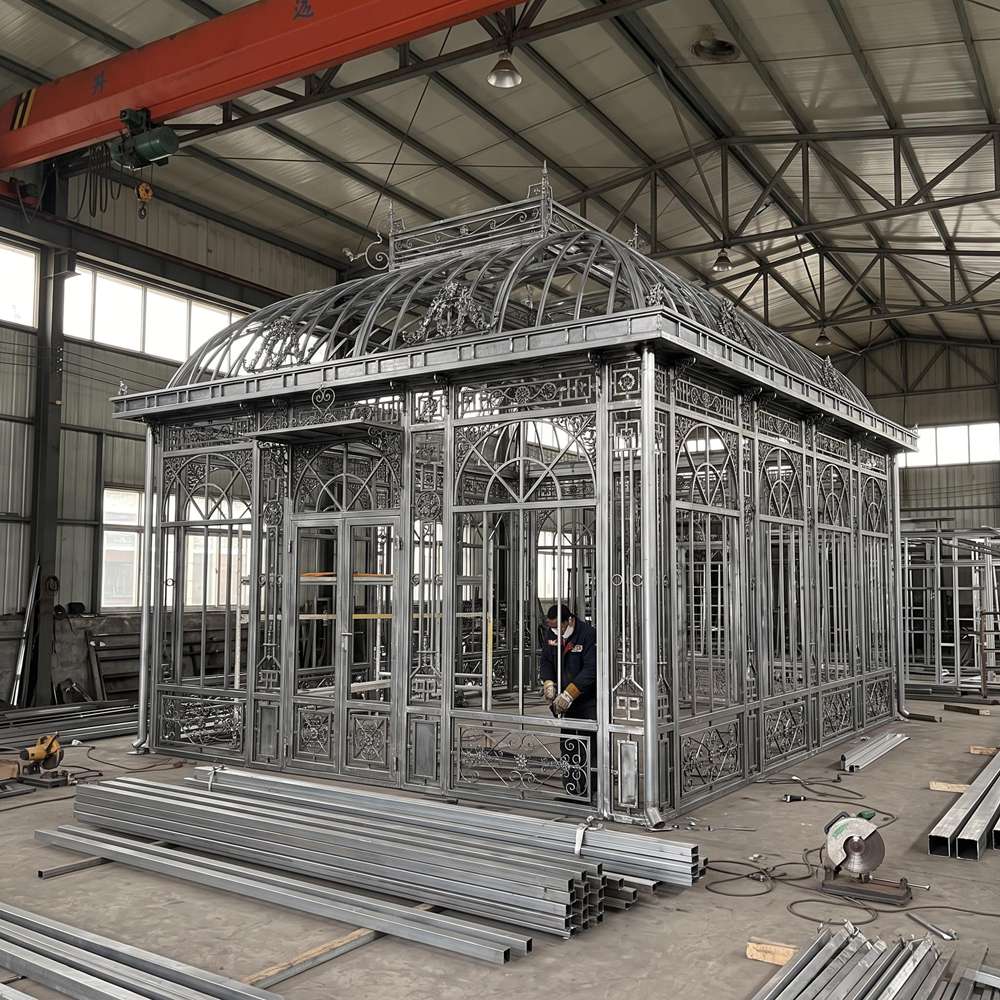

Что значит «кованая беседка»
В современных изделиях несущий каркас обычно делают из стального профиля или трубы, а ковку используют для ограждений и декора: капителей, фронтонов, завитков. Поэтому при выборе уточняйте не только стиль, но и материал несущих деталей, способ изготовления декора и систему защиты от коррозии.
Особое внимание уделяйте сварным швам, торцам, отверстиям и местам, где покрытие могло повредиться при перевозке или монтаже.
Что нужно знать до начала работ
Для проекта и монтажной документации понадобятся:
- размеры, высота и конфигурация беседки;
- регион и условия эксплуатации;
- характеристики грунта и уровень грунтовых вод;
- снеговые и ветровые нагрузки;
- масса конструкции и расположение опор;
- тип кровли и остекления;
- схема отвода дождевой воды;
- доступ техники и условия площадки.
Фундамент нельзя выбирать только по площади. Даже сравнительно небольшая беседка испытывает ветровые нагрузки, стремящиеся оторвать её от основания.
Фундамент и крепление колонн
По проекту применяют отдельные железобетонные основания под колонны, плиту, сваи или другие решения. Учитывают несущую способность грунта, осадки, морозное пучение, глубину промерзания, грунтовые воды и нагрузки. Фундаментный чертёж содержит размеры, отметки, армирование и требования к креплению колонн.

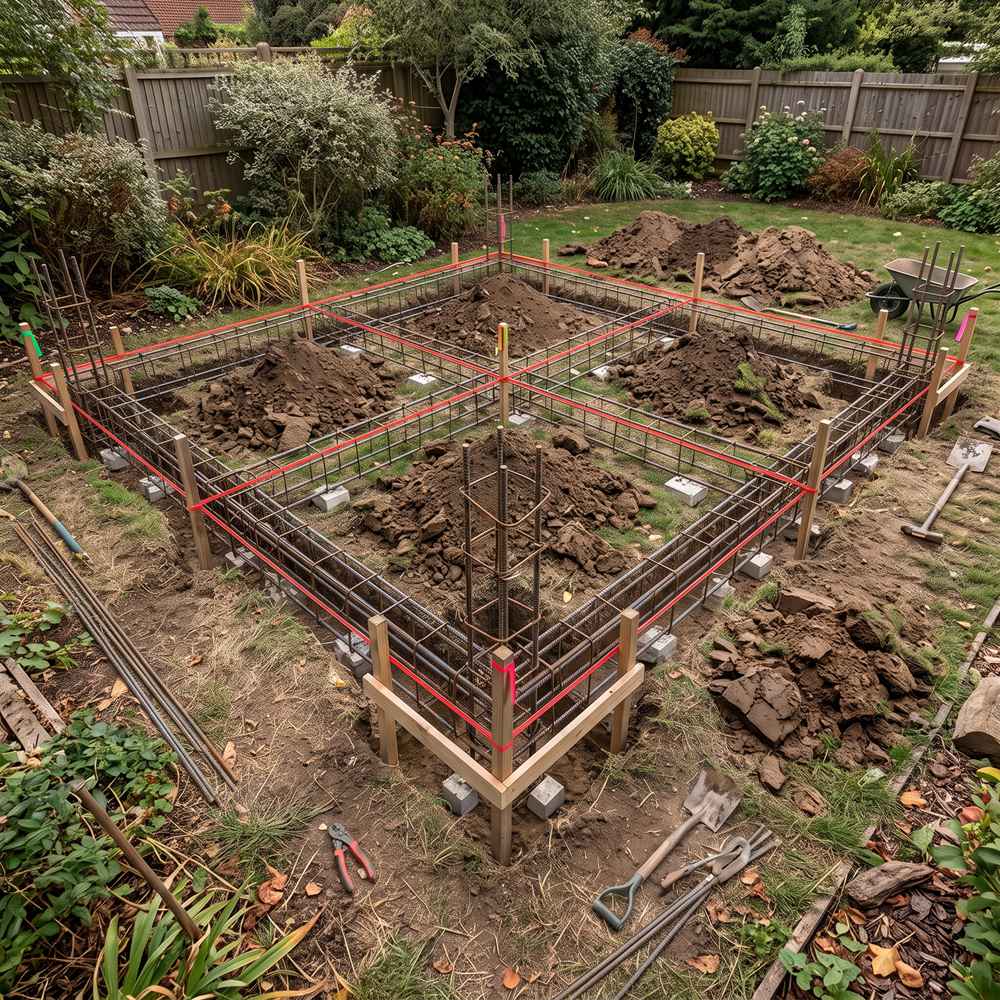

Порядок подготовки основания
Разметка → земляные работы → подготовка основания → опалубка и армирование → установка закладных деталей → бетонирование → уход за бетоном → контроль геометрии.
Монтаж начинают после набора бетоном необходимой прочности. При приёмке основания проверяют отметки, положение анкеров, расстояния между опорами и диагонали.
Два распространённых способа крепления колонн
- Анкерное крепление — опорную плиту колонны закрепляют к основанию анкерами, предусмотренными проектом.
- Закладные детали — колонну соединяют с заранее установленной стальной закладной деталью способом, указанным в проекте.
Ни один способ нельзя назвать прочнее другого без расчёта. Надёжность зависит от конструкции соединения, анкеровки, качества бетона, сварных швов и соблюдения технологии.
Подготовка площадки и приёмка комплекта
До сборки обеспечивают подъезд техники, ровные места складирования и безопасную рабочую зону. Детали кладут на подкладки, чтобы защитить покрытие от контакта с грунтом.
По упаковочному листу проверяют:
- количество и маркировку элементов;
- наличие крепежа и комплектующих;
- состояние лакокрасочного и цинкового покрытия;
- отсутствие деформаций;
- комплектность стекла, уплотнителей и кровельных элементов.
Повреждения фиксируют до монтажа. Несовпадение отверстий или геометрии не исправляют произвольной резкой и сверлением без согласования с изготовителем.
Оборудование и инструменты
| Назначение | Примеры |
|---|---|
| Геометрический контроль | Нивелир или лазерный уровень, рулетка, отвес |
| Сборка соединений | Ключи, насадки, динамометрический инструмент |
| Работа на высоте | Леса или подъёмная рабочая платформа |
| Подъём конструкций | Кран и грузозахватная оснастка |
| Кровельные и герметизационные работы | Инструменты по инструкции производителя материалов |
| Защита персонала | Каски, перчатки, защитная обувь, средства защиты от падения |
Кран подбирают по массе элементов, вылету, высоте подъёма и условиям площадки. Работы выполняют квалифицированные специалисты. Автовышку нельзя использовать вместо крана для подъёма конструкций, если такая операция не предусмотрена изготовителем оборудования.
Монтаж: основные этапы
Порядок и безопасность работ определяют монтажные чертежи и план производства работ. Ниже приведена общая логика на примере классической беседки; фактическая последовательность зависит от конкретного проекта.
Этап 1. Установка несущих колонн
В рассматриваемом примере четыре угловые колонны ставят по разметке, крепят к основанию и выверяют по отметкам и вертикали. На длинных сторонах устанавливают промежуточные колонны: они делят длинные ограждения и поддерживают кровлю.
До формирования устойчивого каркаса применяют временные связи. Если предусмотрена сварка, после проверки швов восстанавливают защитное покрытие.
Этап 2. Верхняя обвязка и связи
Верхняя балка-обвязка и постоянные связи объединяют колонны в единый каркас. Здесь фактически задаётся геометрия стен, поэтому прямоугольность, диагонали и вертикальность проверяют повторно.
Этап 3. Ограждения и капители
Между колоннами устанавливают кованые секции ограждения, а на колонны — декоративные капители, следя за симметрией. После каждой секции проверяют прямоугольность.
Важно: декоративные ограждения и капители не считаются несущими элементами, если это прямо не предусмотрено проектом.

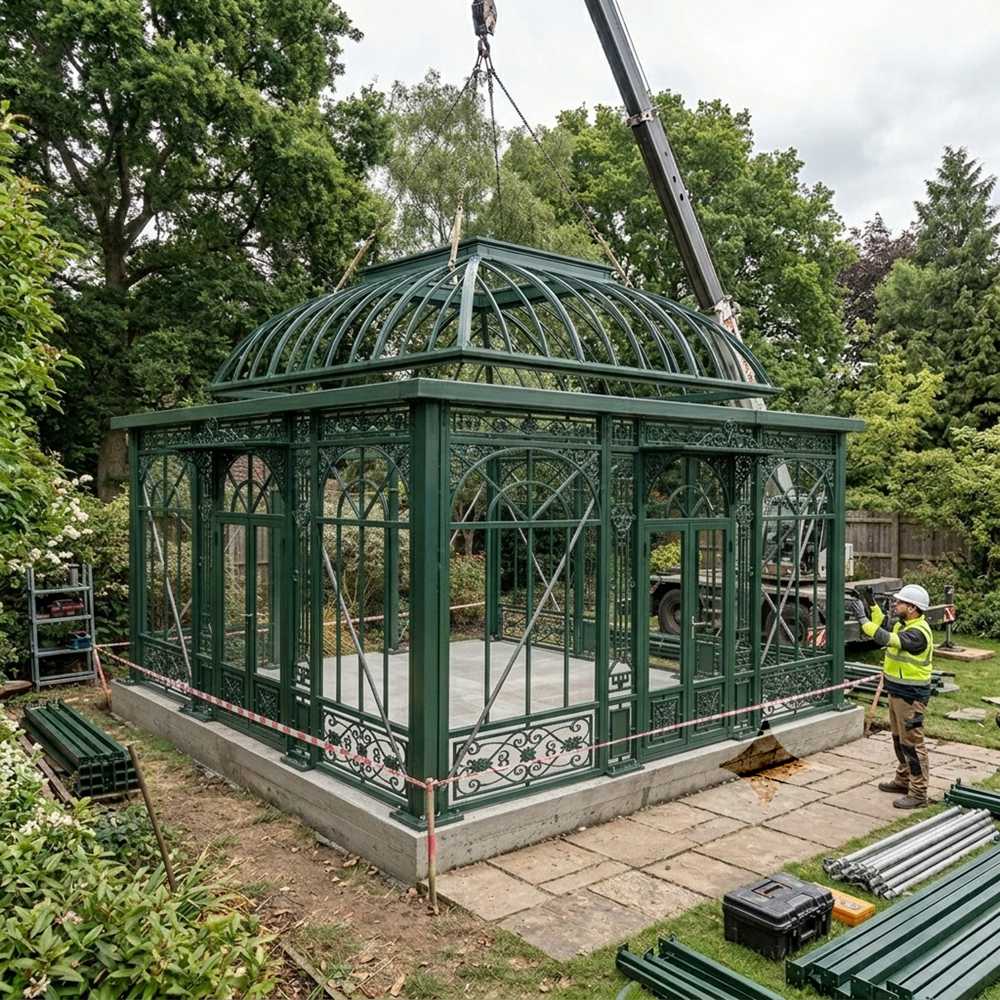

Этап 4. Подъём несущих элементов кровли краном
Верхние балки и несущие элементы кровли подают краном после того, как установлены колонны, включая промежуточные, и обвязка. Строповку выполняют по согласованной схеме, зону подъёма ограждают, а во время подъёма под грузом никого не должно быть. Элемент освобождают от стропов только после надёжного закрепления.
Этап 5. Фронтоны
Устанавливают боковые фронтоны (треугольные каркасы над длинными сторонами) и главный фронтон над фасадом с основным декором. Соединение с обвязкой образует каркас кровли. Фронтоны ставят симметрично, по чертежам.

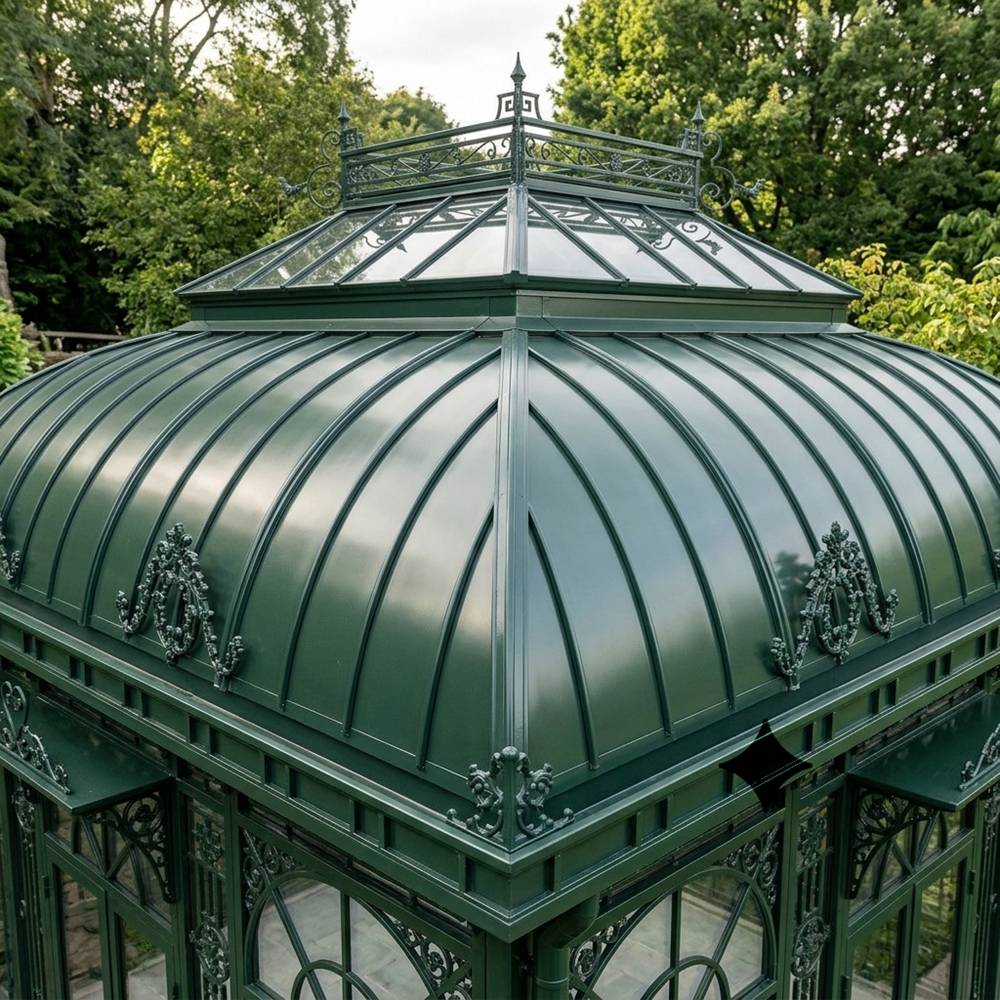

Этап 6. Арочная кровля
Листы укладывают от карниза к коньку внахлёст и крепят к каркасу по инструкции выбранной кровельной системы. Контролируют уклоны, направление стока, нахлёсты, тип и расположение крепежа и примыкания. Узлы герметизируют так, как предусмотрено проектом.
Герметик не заменяет правильный уклон и качественные примыкания.
Этап 7. Световой фонарь и остекление
Каркас фонаря, примыкания и остекление монтируют как отдельную систему. Примыкания фонаря к кровле выполняют и герметизируют особенно тщательно.
Этап 8. Водостоки и финальный декор
Устанавливают желоба, водосточные трубы и оставшиеся декоративные детали, например кованый цветок над входом строго по центру. Воду отводят так, чтобы она не скапливалась у опор и не размывала основание. Предусмотренные дренажные и вентиляционные отверстия оставляют открытыми.
Остекление
Если проект предусматривает стекло, соблюдают следующие правила:
- тип стекла определяет проект с учётом расположения и требований безопасности; для верхнего остекления необходимо предусмотреть защиту людей при возможном разрушении стекла;
- паз очищают, а герметик и уплотнители применяют по инструкции производителя остекления;
- используют опорные подкладки, зазоры и прижимные элементы, предусмотренные системой;
- прижимные планки затягивают равномерно: прямой контакт стекла с металлом и чрезмерная затяжка недопустимы;
- крупные панели переносят вдвоём и более, с подходящими приспособлениями.
Герметизация
Герметизируют узлы, где это предусмотрено проектом или инструкцией системы, например кровельные примыкания и соединения остекления. Материал подбирают с учётом совместимости со стеклом, металлом, покрытием и уплотнителями. Универсального герметика для всех соединений нет.
Перед нанесением проверяют:
- чистоту и сухость поверхности;
- допустимую температуру материала и основания;
- необходимость грунтовки;
- размер и форму шва;
- наличие уплотнительного шнура;
- срок отверждения и необходимость защиты от осадков.
Ширину шва и время отверждения берите из инструкции конкретного продукта: универсальных значений не существует.
Завершение и приёмка
Перед сдачей проверяют:
- соответствие конструкции чертежам;
- геометрию и устойчивость каркаса;
- болтовые и сварные соединения;
- состояние кровли и примыканий;
- крепление стекла, ограждений и декора;
- работу водоотвода;
- отсутствие повреждений покрытия;
- доступность дренажных отверстий.
Повреждённые участки покрытия восстанавливают подходящими материалами. Если предусмотрена проверка водонепроницаемости, её проводят после отверждения герметиков. Заказчику передают документацию, рекомендации по уходу и фотографии основных этапов, особенно скрытых соединений до их закрытия.
Зимний монтаж
Зимний монтаж возможен не для каждого проекта. Ограничения зависят от температуры, ветра, состояния площадки, оборудования, сварочной технологии и материалов. Возможные дополнительные работы:
- очистка площадки от снега и наледи;
- временное освещение и защита рабочей зоны;
- специальные мероприятия при бетонировании;
- соблюдение температурного режима сварки и герметизации;
- безопасное хранение материалов.
Универсальной температуры остановки работ или единой зимней наценки нет: условия и стоимость рассчитывают для конкретного объекта. Для монтажа предпочтительна устойчивая погода, соответствующая требованиям оборудования и материалов. Если сроки вынуждают работать зимой, возможное удорожание и простои лучше заложить в смету заранее.
Частые ошибки
- Фундамент без расчёта — осадки, перекосы, неустойчивость.
- Отсутствие временных связей — каркас может потерять устойчивость во время сборки.
- Изменение конструкции без согласования — перенос опор, лишние отверстия и изменение кровли влияют на прочность и водонепроницаемость.
- Попытка устранить любые протечки только герметиком — иногда причина в уклоне, нахлёстах или примыканиях.
- Закрытие дренажных отверстий — внутри конструкции скапливается вода.
- Игнорирование повреждений покрытия — металл без защиты корродирует.
Случай из практики. При самостоятельной сборке беседки был нарушен проектный уклон кровли, а часть стыков осталась негерметичной. Во время дождей вода попадала внутрь каркаса и скапливалась в нижней части конструкции. Снаружи беседка долго выглядела исправной, но внутри началась коррозия. Этот случай показывает: правильный уклон, герметизация узлов и контроль геометрии влияют на долговечность не меньше, чем качество самого металла.

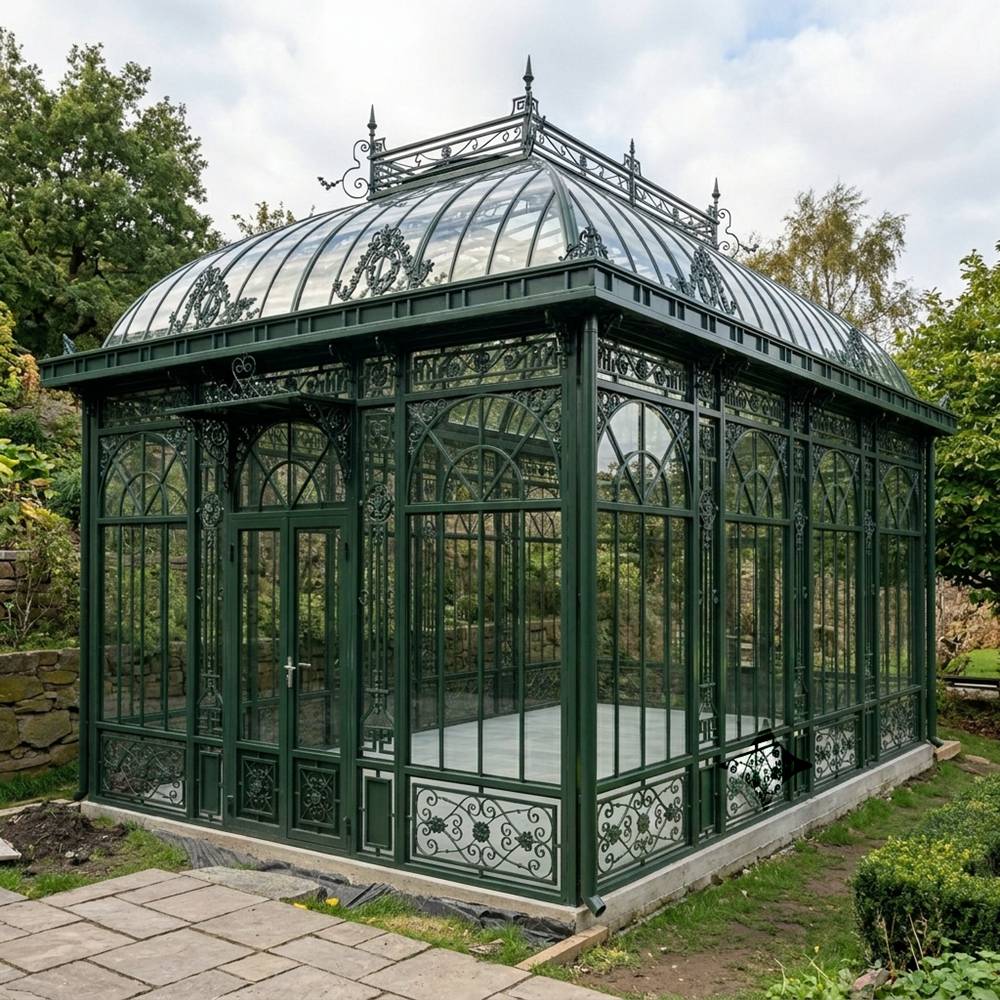

Заключение
Надёжная металлическая беседка начинается с проекта и правильно подготовленного основания. Её долговечность обеспечивают устойчивый каркас, рассчитанные соединения, качественная кровля, работающий водоотвод и сохранность покрытия.
Для конструкции около 100 м² особенно важны согласованная монтажная документация, профессиональная организация подъёмных работ и поэтапный контроль качества.
